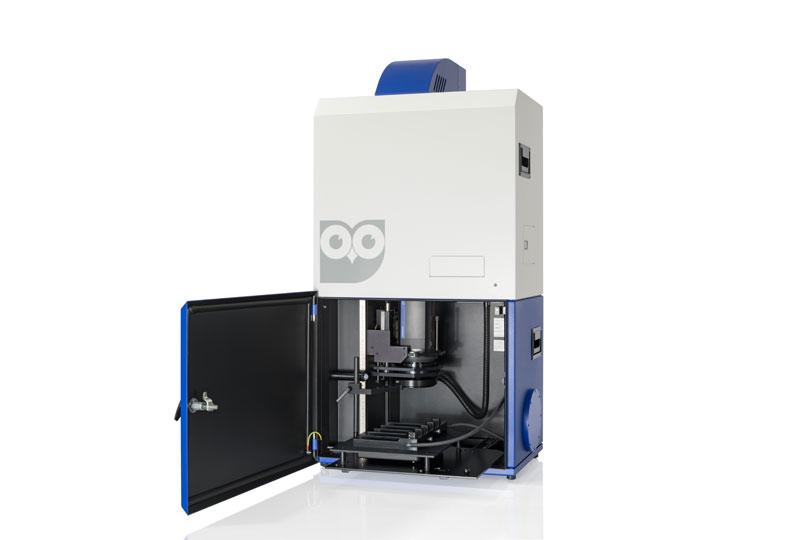

小动物活体成像系统NightOWL LB983
产品参数

型号:NightOWL LB983

品牌:德国伯托 BERTHOLD

类型:小动物活体成像系统

查看更多 >>

小动物活体成像系统NightOWL LB983

伯托公司是活体影像系统的先驱之一,拥有30多年的经验。我们的第一代系统,Luminograph让科学家们检测到生物体内的微弱光子

NightOWL LB 983

分子成像系统

生物发光成像法(BLI)与生物荧光成像法(BFI)可以实现在活体生物体内监控基因的表达。

BLI实验是利用荧光素酶催化反应所发射的光作为信号。今天,生物发光标记物可以标记到任何一种基因上,使对基因功能的全面细致研究成为现实。BFI实验是利用荧光蛋白在外源光源或是内源发光照射下被激发产生的荧光作为检测信号。BLI和BFI都是用于研究疾病机理以及探索新的治疗途径的研究手段。

早在1989年BERTHOLD TECHNOLOGIES 公司就研制出了第一代低亮度发光成像系统----LB980 luminograph。新一代分子成像设备NightOWL 具有强大的活体组织发光影像分析能力。无论是对BLI荧光素酶催化反应产生的发光信号还是BFI荧光物质或荧光蛋白所发出的影像信号,NightOWL都能为使用者提供可靠的清晰的检测结果并配有强大的科学分析软件对数据进行处理。

冷CCD慢速扫描相机

NightOWL LB 983配备了冷CCD慢速扫描相机系统

可根据客户要求,升级为增强型 CCD(Intensified CCD),以进行实时成像功能 (real-time imaging),实时成像速度为 10 frames/s。动态扫描范围(dynamic range)≥ 10 的 5 次方。CCD 小可检测光子数(min. detectable radiance)= 80 光子/秒/弧度/平方厘米。CCD 时间分辨率(temporal resolution)= 60 fps。可达到同时具备二维和实时摄像成像的功能(real-timeimaging),核素实时成像功能( Cerenkov imaging ) 。

Back-illuminated NC100 (背部薄化、背部感应CCD)

适应生物发光信号较弱的特点而设计,相机的CCD具有非常宽的动态检测范围。在光谱500-700nm的中波长区域CCD的灵敏度高,此区间正是荧光素酶发光试验和GFP荧光蛋白发射信号的集中区域。有效的Peltier冷却系统可保持CCD在低温下工作,从而减小了背景电流的干扰,提高了仪器图像信号采集的灵敏度。

暗箱

NightOWL LB 983的暗箱采用独特设计,密闭性好,可防止任何干扰信号的透入。

暗箱内具有高刚性自动升降系统,灵活自由的垂直升降相机,从而实现根据样本的实际大小自动调节焦距,以实现较佳成像效果。

相机移动的距离可从35到725mm,实验样本大尺寸可达到260mm。

荧光反射比成像(FRI)模块

是典型的荧光光源装置从上部激发样本发光。当相机对样本进行调焦定位时,会方便的检测到发射光信号。需要选择合适的光源和滤光片来激发荧光团,检测样本的发射光。

激发光与发射光滤光片

软件控制的滤光片支架提供在一个测读次序中激发光和发射光滤光片的快速转换,特别对比率制检测读数的应用是非常重要的。操作软件中灵活的检测方案设定功能可完成在同一时间内对不同波长发射光的检测,发射光滤光片之间的转换时间小于500ms,远快于相机的测读时间。高光阻滤光片被安装在仪器较佳的位置,如果客户需要,可以很方便的更换其它种类的滤光片。75W金属卤素灯可升级为150W。

用户可以在操作软件中设置光源的照射能量,它有利于成像系统根据每一种荧光物质作针对性的调节,在同一样本中对不同荧光团的数量比较就会很容易实现。

Winlight操作软件

专为科研领域研发且操作简单的软件系统是在科研人员参与下共同设计开发的。精心设计的菜单和对话框可作为操作向导全程指导用户使用,从相机设置到成像、取相再到图像分析涉及操作全过程。

  • 量化分析

  • 清晰的显示发光图像、荧光图像或影像

  • 图像处理功能强大,带有图像对比、图像增强工具。

  • 色彩重叠功能,例如带有生物发光图像的影像合成;

带有杂交信号的荧光凝胶成像;或其它类型的荧光成像

  • 二维成像分析

  • 三维成像分析

  • 放大功能

  • 插入部分的界定及测算功能

  • 几何学图像分析

  • 多种算法功能

  • 分析结果以电子表格形式输出

  • 原始数据与处理后数据分开存档(根据GLP规则)

  • 支持单一次序曝光或成像

多功能性和灵活性

活体组织成像的实验条件各有不同。例如:气体麻醉装置目前只适用于小动物,但绝不可用于植物。在植物成像时对光源、温度、湿度的控制就显得更为重要。在传染病或食品加工领域菌类的增长是研究的重点。在皮肤病学或材料科学中主要对产氧物种(ROS)所发出的弱光进行检测。在生命科学、品质控制或法医鉴定领域则需要高灵敏仪器对Western, Southern and Northern blots的影像进行分析。如果一台成像系统需要满足所有这些应用需要就必须具备强大的灵活性。BERTHOLD TECHNOLOGIES 公司确保NightOWL可以实现如此高的灵活性,同时其附带的多种配件赋予了它出色的多任务处理能力。

相机可在暗室内自由移动

相机在每一个位置都可进行高度校准

暗室内有足够的使用空间

不同型号的相机间轻松转换

配有显微镜、植物培养箱适配器

暗室内配有电源插孔

暗示内配有扩展接口

微孔板配置架

样品托盘

法兰

气体麻醉系统

成像仪工作台

荧光反射比成像模块

多种荧光激发照射装置

透射仪

直角3D成像装置

用于多模式成像的动物床应用

被检测物包括点、胶、微孔板、细胞培养皿、列阵甚至完整的动物和植物,NightOWL可以完成无论是发光或是荧光所涉及到的所有发光标记物的成像。光学校准功能确保了NightOWL捕捉到的所有图像之间的可对比性。

冷CCD相机检测弱光信号,不仅可以达到很高的量子率而且产生的背景噪音极小,这可以确保多次长时间曝光。高性能相机和独特设计的暗箱是高水平成像的关键,加之应用科学高效的计算软件对数据进行量化处理,使NightOWL在实验室影像分析领域成为杰出代表。

应用范围

  • 原核、真核细胞报告基因表达分析

  • 转基因动物、植物报告基因体内成像分析

  • 食品菌落生长成像

  • 皮肤医学中皮肤疾病的体内成像

  • 涂料、油漆、色素等表面剂研究及产品优化

  • 固体聚合物化学发光影像

  • ROS(产氧物种)检测

  • 法医鉴定

  • 微孔板成像,例如:免疫分析、报告基因、基因探针和嗜菌作用分析等

  • 荧光团的体内成像,例如:Alzheimer疾病研究中结合嗪的β淀粉沉淀物分析

  • 传染病的活体动物体内成像分析

  • 转基因植物中通过报告基因对生理周期节奏的研究

  • 凝胶成像分析:Southern、Northern、dot blots和 Western blots的成像分析
